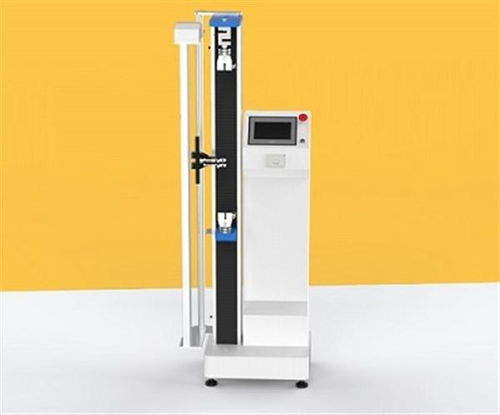

拉力试验机，又称材料试验机或万能材料试验机，是一种用于测定金属、非金属、复合材料及制品在拉伸、压缩、弯曲、剪切、剥离等状态下的力学性能的精密设备。其结构复杂而精密，主要可以分为以下几个核心部分：
一、 主机框架（加载单元）
这是试验机的“骨架”和施力主体，负责产生并传递试验力。主要结构形式有：
- 门式（双立柱）框架：最为常见，由两根立柱、上横梁、工作台（下横梁）构成一个稳固的“门”形结构，刚性强，适用于大吨位和宽试样。
- 单立柱框架：结构紧凑，成本较低，但刚性和稳定性相对较弱，主要用于小吨位（如桌面型）试验。
二、 动力驱动系统
这是试验机的“心脏”，提供拉伸或压缩的动力源。主要分为两类：
- 伺服电机驱动系统：现代主流。由伺服电机、减速机、同步带或行星齿轮等组成，通过控制系统可实现高精度、宽范围的速率控制，运行平稳，噪音低。
- 液压驱动系统：由液压泵站、油缸、伺服阀等组成。能提供巨大的试验力（可达数千吨），常用于大型金属材料、构件等重型测试。
三、 测量与控制系统
这是试验机的“大脑”和“感官”，决定了测试的精度与智能化水平。
- 力值测量系统：核心是负荷传感器（力传感器），它将被测试样承受的力转换为电信号。其精度和稳定性直接决定力值测量结果。
- 变形测量系统：
- 引伸计：用于精确测量试样的微小变形（如屈服阶段的变形），是获取材料弹性模量等关键参数的必要设备。
- 位移测量：通常通过光电编码器测量横梁移动距离来估算大变形。
- 控制系统：基于微处理器的控制器，接收传感器信号，精确控制驱动系统的运行（如速度、保持、循环），并处理数据。现代多为全数字式闭环控制。
四、 夹具与附件
这是试验机与试样直接接触的部分，至关重要。
- 夹具：用于牢固夹持试样，确保力沿轴线传递。种类繁多，如平推夹具、楔形夹具、螺纹夹具、线材夹具、薄膜夹具等，需根据试样形状和材料专门选择。
- 附件：扩展试验机功能的部件，如用于弯曲试验的弯曲压头与支座、用于压缩试验的压盘、用于剪切试验的剪切工具等。
五、 数据采集与处理软件
现代拉力试验机的“灵魂”。运行于计算机上，实现：
- 实时采集力值、位移、变形、时间等数据。
- 过程控制：设定试验方案、步骤、参数。
- 结果分析：自动计算抗拉强度、屈服强度、断后伸长率、弹性模量等性能指标。
- 报告生成：输出符合国际/国家标准的测试报告和曲线图。
六、 安全保护装置
确保设备和操作人员安全，通常包括：
- 机械限位开关：防止横梁移动超出物理范围。
- 软件限位保护：在软件中设置力、位移的上下限。
- 紧急停止按钮：突发情况下的手动急停。
- 过载保护：当力值超过传感器量程一定比例时自动停机。
****
一台高性能的拉力试验机是其机械结构（主机、驱动）、测量传感、控制与软件系统高度协同的结果。各组成部分相互配合，共同完成从精准施力、实时测量到数据分析的全过程，为材料研发、质量控制、工艺改进提供可靠的数据基础。理解其结构组成，有助于用户更好地选择、使用和维护设备。
